Електропроводка для відкатних воріт

Відкатні ворота — це зручне та функціональне рішення для облаштування в'їзду на територію. Однак, для їхньої правильної роботи необхідно грамотно прокласти електропроводку, яка забезпечить стабільне живлення автоматичної системи. У цій статті розглянемо основні вимоги, етапи монтажу та поради щодо електропроводки для відкатних воріт.

Вимоги до електропроводки

Перед тим як розпочати монтаж електропроводки, важливо визначити основні вимоги до електроживлення ворітної системи:

Напруга та потужність - більшість приводів для відкатних воріт працюють від мережі 220 В, однак є моделі, що потребують 24 В постійного струму.
Захист від перевантажень - для запобігання коротким замиканням та перенавантаженню слід використовувати автоматичні вимикачі.
Переріз кабелю - рекомендований переріз залежить від довжини траси: для дистанції до 10 метрів зазвичай використовують мідний кабель 3×1,5 мм², а для більшої відстані — 3×2,5 мм².
Захист від вологи та механічних пошкоджень - кабель необхідно прокладати в захисній гофротрубі або в ПВХ-коробі.

Прокладання кабелів і автоматика для відкатних воріт

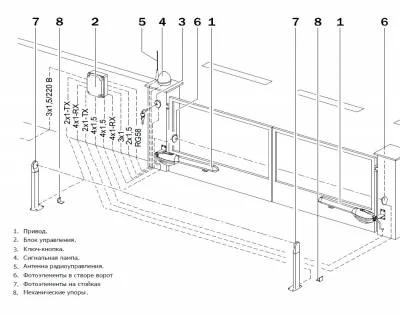

Монтаж електропроводки починається з правильного планування траси кабелів. Найзручніше прокладати проводку ще на етапі заливання фундаменту для ворітного приводу. У траншеї слід розмістити:

Живильний кабель для двигуна приводу.
Кабель для фотоелементів безпеки.
Кабель для сигнальної лампи.
Додаткові дроти для підключення кінцевих вимикачів або системи резервного живлення.

Особливу увагу слід приділити вибору автоматики для відкатних воріт. Вона повинна відповідати потужності двигуна, умовам експлуатації та рівню безпеки. Варто обирати перевірені бренди, які забезпечують плавну роботу механізму та мають вбудовані захисні функції.

Джерело інформації: sellmax.com.ua/avtomatika-na-vorota/avtomatika-dlya-otkatnyh-vorot/

Основні етапи монтажу

Проєктування та підготовка. Визначення місць підведення кабелів, вибір типу приводу.
Розкопка траншей. Для закладення кабелів риють канаву глибиною 50–70 см.
Укладання кабелів. Проводи прокладаються в гофротрубах та засипаються піском для додаткового захисту.
Підключення до щитка. Кабелі під'єднують через окремий автоматичний вимикач.
Монтаж автоматики. Встановлення двигуна, фотоелементів та сигнальної лампи.
Тестування. Перевірка роботи всіх компонентів системи та коригування налаштувань.

Поради щодо безпеки

Використовуйте захисний автомат та пристрій захисного відключення (ПЗВ) для мінімізації ризику ураження струмом.
Дотримуйтесь рекомендацій виробника щодо типу кабелів та підключення.
Не використовуйте алюмінієві дроти, оскільки вони менш надійні у порівнянні з мідними.
При необхідності прокладання довгих кабельних трас уникайте гострих перегинів, що можуть пошкодити ізоляцію.

Грамотно виконана електропроводка для відкатних воріт забезпечує стабільну роботу автоматики та тривалу експлуатацію всієї системи. Дотримання технічних норм і використання якісних матеріалів допоможе уникнути проблем із підключенням і забезпечити безперебійну роботу воріт у будь-яких умовах.
