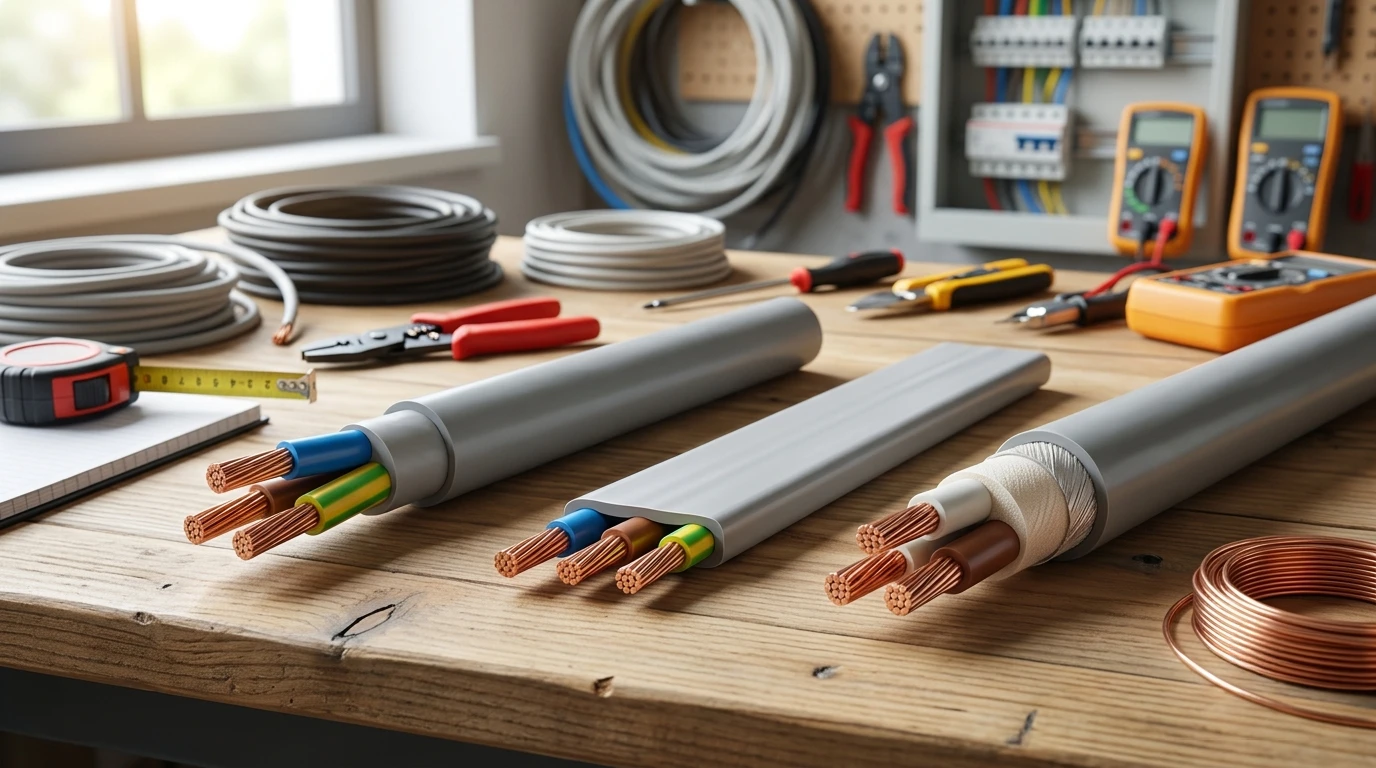

Кабель ВВГ: будова, марки та вибір перерізу

Силовий кабель ВВГ – одна з найпоширеніших марок для стаціонарної електропроводки в Україні. Його прокладають у квартирах, приватних будинках, майстернях і на виробничих дільницях, коли потрібне надійне рішення з мідними жилами та подвійною ізоляцією. Щоб не помилитися з вибором, варто розібратися в маркуванні, перерізах і допустимих навантаженнях.

Що означає маркування ВВГ

Літери розшифровуються просто: перша В – вінілова ізоляція жили, друга В – вінілова оболонка, Г – "голий", тобто без броньованого покриву. Отже, це мідний кабель у подвійній ПВХ-ізоляції без додаткового захисту. Індекси уточнюють властивості: нг – не поширює горіння, LS – низьке димовиділення, П – плоска форма перерізу.

Будова та матеріали

Струмопровідні жили виготовляють з електротехнічної міді. Вони бувають одно- або багатодротовими: перші жорсткіші й добре тримають форму в штробі, другі гнучкіші при прокладанні у важкодоступних місцях. Кожну жилу вкриває кольорова ПВХ-ізоляція, що спрощує розпізнавання фази, нуля та захисного провідника під час монтажу щита.

Популярні модифікації

Найчастіше замовляють ВВГнг для житлових приміщень, ВВГнг-LS для шляхів евакуації та громадських будівель, а також плоский варіант для прокладання під штукатуркою. Кількість жил варіюється від однієї до п'яти. Для однофазної мережі зазвичай беруть трижильний кабель ВВГ, для трифазної – п'ятижильний.

Перерізи та струмові навантаження

Переріз підбирають за розрахунковим струмом лінії. Для освітлення зазвичай достатньо 1,5 мм², для розеткових груп беруть 2,5 мм², для електроплити чи варильної поверхні – 4-6 мм². Ввідні лінії приватного будинку часто виконують перерізом 10 мм² і більше. Занижений переріз призводить до перегріву ізоляції та передчасного старіння всієї лінії.

Де застосовують цей кабель

Марку прокладають у гофрі, кабель-каналах, штробах і металевих лотках усередині будівель. Вона підходить для підключення розподільних щитів, розеткових груп, освітлення, насосного та котельного обладнання. Для прямого закопування в ґрунт така конструкція не призначена – там потрібні броньовані рішення з додатковим механічним захистом.

Як не помилитися з вибором

Перевіряйте фактичний діаметр жили та наявність маркування на оболонці. Продукція виробників, що працюють за ДСТУ, має рівномірну ізоляцію без напливів і повний переріз, заявлений у документації. Занижений переріз – найпоширеніша проблема дешевих партій, і виявляється вона вже під навантаженням.

Монтаж і подальша експлуатація

Радіус згину не повинен бути меншим за десять зовнішніх діаметрів. З'єднання виконують клемами або гільзами, скрутки в сучасній проводці не застосовують. Перед закриттям штроб лінію бажано перевірити мегаомметром і зафіксувати схему розведення. За дотримання цих правил проводка справно служить десятиліттями.
