Кручена пара: технічні характеристики спеціального кабелю
Крученою (витою) парою називають дріт, який всередині містить попарно скручені провідники з окремою ізоляцією для кожного. Зовнішня оболонка захищає від впливів середовища. Зазвичай кручена пара – це 2 або 4 пари провідників. Всі вони скручені в джгути, саме тому будуть однакові умови щодо перешкод. Оскільки йде різна напруга, забезпечується сигнал, який і є різницею величин.
Класифікація за методом монтажу
Залежно від того, де будуть прокладатись такі кабелі, їх класифікують на внутрішні та зовнішні. Перші мають міцну оболонку та щільний буфер. Крім того, зовнішня ізоляція може бути вогнестійкою. Призначені для монтажу в підлозі, стіні, стелі. Також можуть прокладатися в кабель-каналах чи просто фіксуватися за допомогою скоб.
Зовнішні оснащені модульним сердечником, вони надійніше захищені від перепадів температури, пилу, води та загалом від найрізноманітніших зовнішніх впливів. Це необхідно для того, щоб на провідник не впливали нестабільні погодні умови, ультрафіолет, механічні пошкодження тощо. Їх можуть прокладати в ґрунті в каналах, розрахованих на подібні задачі, або ж по повітрю – на стовпах чи опорах. Останній варіант, а саме підвісний кабель, повинен також мати металевий трос, який забезпечує стабільність при поривах вітру.

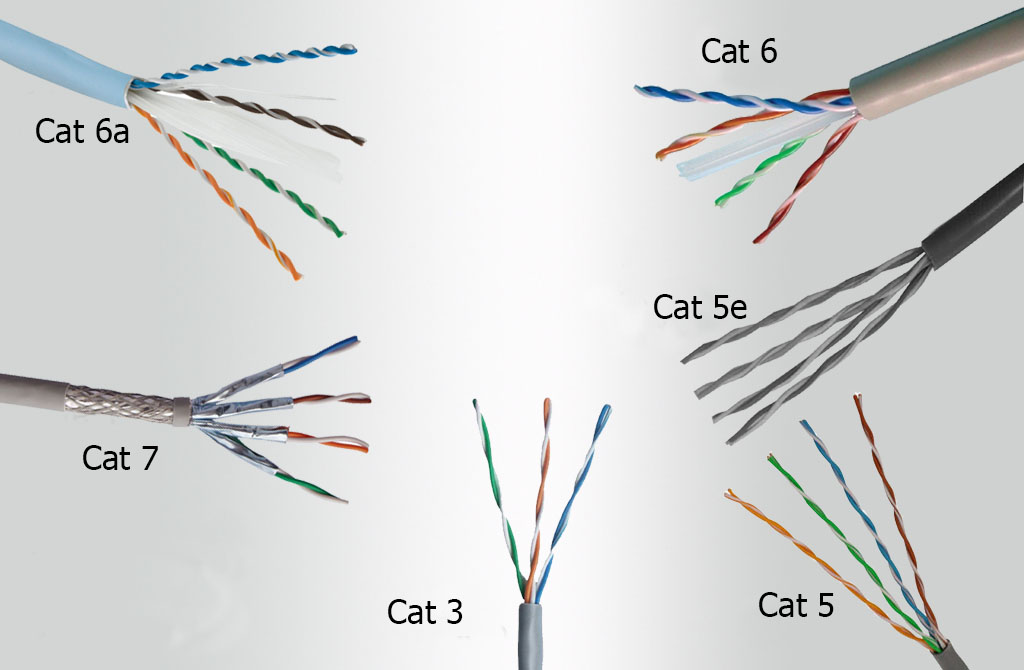

Огляд категорій
Це важлива характеристика, яка вказує на робочу частоту та швидкість передачі сигналу. Сьогодні категорії 1, 2 і 4 не використовуються, тому варто розглянути саме ті, які мають поширення. Конкретніше:
- Cat 3. Пропускна здатність – 0,1 Гбіт/с, робоча частота – 16. Використовуються лише для телефонних ліній.
- Cat 5. Якщо кабель має 2 пари, то це 0,1, якщо 4, то 1 Гбіт/с, частота – 100.
- Cat 5e – 1 Гбіт/с. Кручена пара 5e має робочу частоту 125 МГц.
- Cat 6 – 10 Гбіт/с, 250 МГц.
- Cat 6a – 10/500.
- Cat 7 – 10/700.
- Cat 7a – 40–100 Гбіт, 1000–1200 МГц.
Найшвидшими є моделі 7a, однак їхня вартість доволі висока. Варто зауважити, що на швидкість також впливає довжина кабелю. Найпопулярніші категорії – це 5e та 6, адже вони мають оптимальні характеристики для використання при підключенні сучасного обладнання.
Екранування та його типи: огляд варіантів
Кабелі типу кручена пара можуть страждати від радіочастотних перешкод, тому важлива наявність захисного екрана. Особливо це необхідно, якщо запланована прокладка неподалік від трансформаторів, різноманітних електроприладів чи інших джерел випромінювання. Коли ж таких умов немає, то підійде й просто кручена пара UTP без екрана.

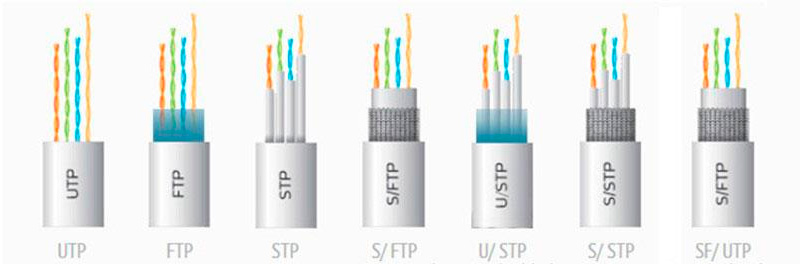

Але все ж варто розглянути екрановані кабелі, які можуть мати різне маркування, що залежить від типу використовуваного захисту:
- ftp – тут фольгований екран, причому він розташований прямо під ізоляцією, є спільним для всіх провідників, незалежно від їх кількості;
- sftp – це загальне екранування для всіх провідників, воно створене з фольги, плюс окреме обгортання кожної крученої пари;
- stp – кожна пара має свій фольгований екран, а також загальний зі сталевого дроту;
- u/stp – захист у кожної пари, без загального;
- sf/utp – містить 2 зовнішні екрани: з сітки та фольги. Вони додатково оснащені дренажним дротом, який розміщується між захисними екранами.
Крім того, провідники відрізняються діаметром, калібром, площею поперечного перерізу.
Додаткові параметри крученої пари
Є ще низка параметрів кабелів типу кручена пара, які варто врахувати. Так, вони відрізняються матеріалами провідників. Переважно це мідь, яка витримує різноманітні згинання та скручування. Що стосується алюмінієвих, сталевих та алюмінієвих із мідним покриттям, то це далеко не найкраще рішення, хоча їхня ціна доступніша.
Варто зазначити, що у кожного кабелю є основні та другорядні кольори. Для реалізації обміну даними необхідно пам’ятати, що провідники різних пар не повинні стикатись. Зверніть увагу на конектор, за допомогою якого здійснюється опресування кабелю, у нього контакти пронумеровані.
