Пайка SMD резисторов без микроскопа: техники, о которых молчат мастера

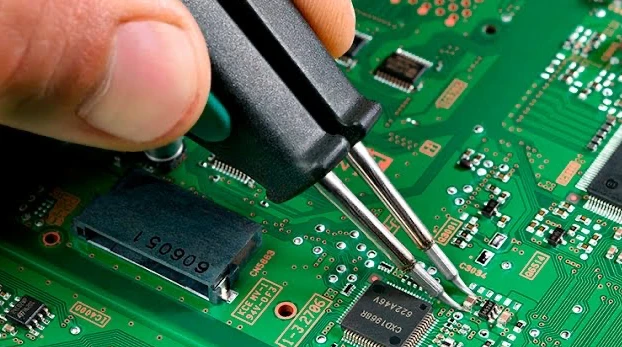

Пайка SMD компонентов традиционно считается сложным процессом, требующим дорогостоящего оборудования. Однако существуют проверенные техники, позволяющие работать с миниатюрными элементами даже без микроскопа. В этой статье раскроем профессиональные секреты, которые помогут вам освоить пайку SMD резисторов в домашних условиях.

Правильная организация рабочего пространства - половина успеха при работе с SMD компонентами. Необходимо обеспечить яркое направленное освещение, желательно использовать настольную лампу с увеличительным стеклом. Рабочая поверхность должна быть светлой - это поможет лучше видеть мелкие детали. Антистатический коврик защитит компоненты от повреждения статическим электричеством.

Выбор инструментов и материалов

Для качественной пайки SMD резисторов потребуется паяльник с тонким жалом (оптимально 0,8-1,2 мм), флюс-гель или жидкий флюс, припой диаметром 0,6-0,8 мм с флюсом, пинцет с острыми губками. SMD резистор размера 0805 или 1206 идеально подходит для начинающих - такие компоненты достаточно крупные для работы без микроскопа, но уже дают представление о технике поверхностного монтажа. Дополнительно понадобится спирт для промывки платы и ватные палочки.

Техника "жидкой капли"

Этот метод позволяет точно позиционировать компонент без использования увеличительных приборов. Сначала на одну контактную площадку наносится небольшая капля припоя. Затем, удерживая резистор пинцетом, прикладываем его к площадке и прогреваем паяльником уже нанесенный припой. После фиксации одной стороны припаиваем вторую. Секрет в том, чтобы использовать минимальное количество припоя - избыток только усложнит работу.

Метод предварительного лужения

Профессионалы часто применяют технику предварительного лужения обеих площадок. На контактные площадки платы наносится тончайший слой припоя, затем обильно смазывается флюсом. Резистор укладывается на место и прижимается пинцетом, после чего поочередно прогреваются оба конца компонента. Припой под действием температуры растекается, надежно фиксируя деталь. Этот метод особенно эффективен при массовой пайке однотипных компонентов.

Использование паяльной пасты

Паяльная паста - секретное оружие мастеров при работе с SMD компонентами без микроскопа. Паста наносится на контактные площадки с помощью зубочистки или специального дозатора, компонент устанавливается на место, после чего производится нагрев. Можно использовать обычный паяльник, прогревая поочередно оба конца резистора, или термофен. При работе с пастой важно помнить о сроке годности - просроченная паста плохо паяется. Изолента ПВХ может пригодиться для фиксации мелких деталей на плате во время пайки, создавая временные ограничители для предотвращения смещения компонентов.

Контроль качества пайки

После завершения пайки необходимо проверить качество соединений. Визуальный осмотр с помощью лупы поможет выявить непропаи, перемычки или избыток припоя. Правильная пайка имеет блестящую гладкую поверхность без матовых участков. Механическая проверка выполняется легким покачиванием компонента пинцетом - надежно припаянный резистор не должен двигаться. Электрическая проверка мультиметром подтвердит целостность цепи и отсутствие коротких замыканий.

Типичные ошибки и их устранение

Начинающие радиолюбители часто перегревают компоненты, что приводит к их выходу из строя. Время контакта паяльника с выводом не должно превышать 3-4 секунды. Избыток флюса создает загрязнения на плате - после пайки обязательна промывка спиртом. Недостаточная очистка жала паяльника приводит к плохому теплопереносу и холодной пайке. Использование неподходящего припоя с высокой температурой плавления усложняет процесс и повышает риск повреждения компонентов.

Освоение техники пайки SMD резисторов без микроскопа требует практики и терпения, но вполне достижимо в домашних условиях. Правильный выбор инструментов, хорошее освещение и отработанная техника позволят вам уверенно работать с компонентами поверхностного монтажа. Начинайте с крупных элементов, постепенно переходя к более мелким по мере накопления опыта.
