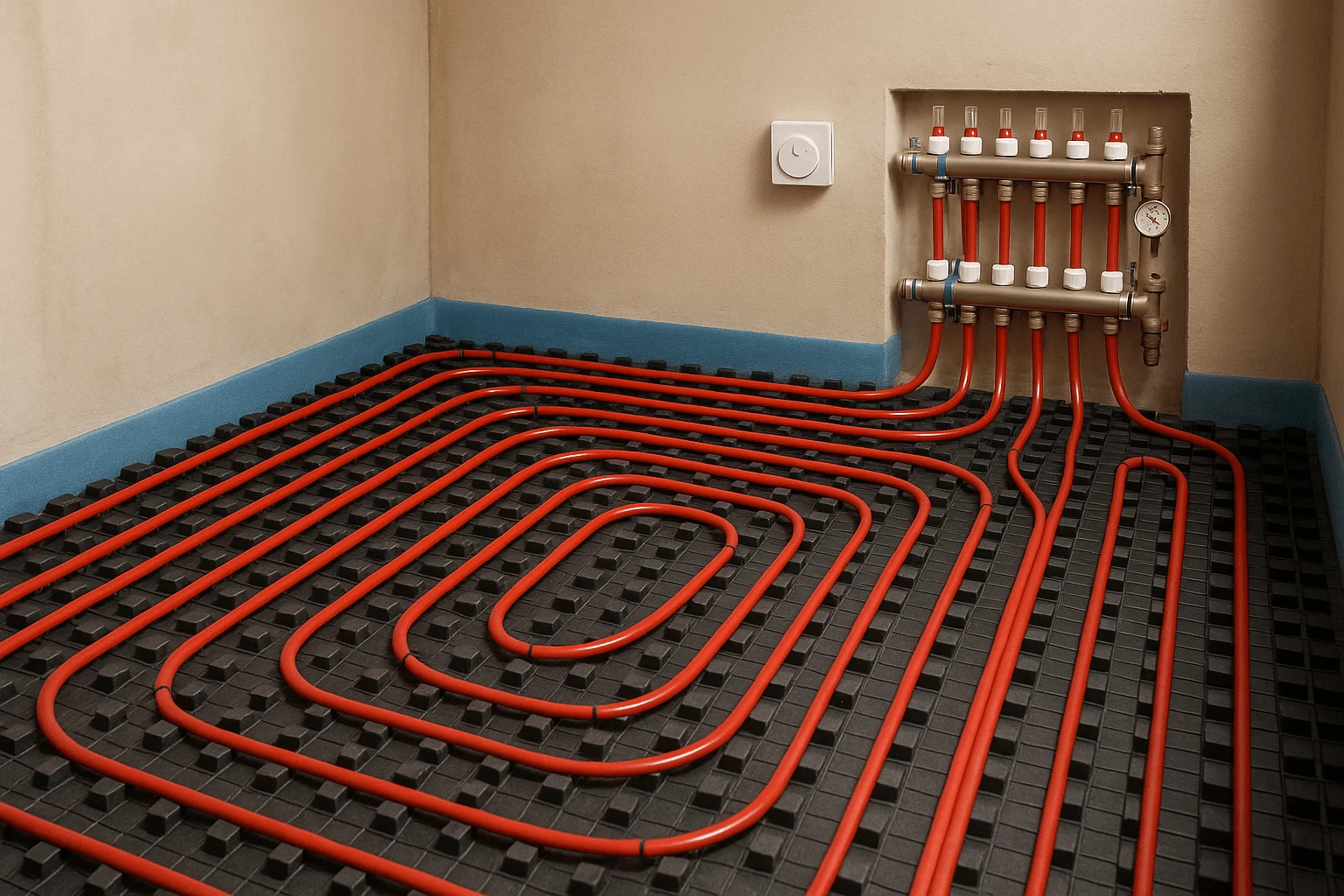

Водяна тепла підлога: розрахунок контурів та розподільних колекторів

Правильний розрахунок контурів та розподільних колекторів — основа ефективної роботи водяної теплої підлоги. Помилки на етапі проектування можуть призвести до нерівномірного нагріву, перевитрат енергії або навіть виходу системи з ладу. Якісне проектування забезпечує комфортну температуру у всіх приміщеннях та довговічність обладнання.

Контур водяної теплої підлоги — це замкнений відрізок труби, по якому циркулює теплоносій. Кожен контур підключається до розподільного колектора, який регулює подачу та повернення води. Від правильності розрахунків залежить гідравлічний баланс системи, рівномірність нагріву та економічність експлуатації.

Розрахунок довжини та кількості контурів

• Максимальна довжина одного контуру залежить від діаметра труби та опору системи. Для труб діаметром 16 мм оптимальна довжина становить 80-100 метрів, для труб 20 мм — до 120 метрів. Перевищення цих значень призводить до погіршення циркуляції та нерівномірного нагріву.
• Крок укладання труби визначається тепловими потребами приміщення. Стандартний крок — 15-20 см для житлових кімнат. У зонах біля зовнішніх стін та вікон крок зменшують до 10 см для компенсації тепловтрат. У центрі великих приміщень можливий крок 25-30 см.
• Розрахунок кількості контурів проводиться на основі площі приміщення. Один контур довжиною 80 метрів при кроці 15 см покриває приблизно 12 квадратних метрів. Для кімнати 24 м² потрібно два контури. Краще розділити велике приміщення на кілька рівних контурів, ніж робити один довгий та один короткий.
• Кутові кімнати з великими вікнами потребують більшої щільності укладання. Тут застосовують метод подвійної спіралі або зменшують крок до 10 см по периметру. Це забезпечує компенсацію підвищених тепловтрат.

Вибір та налаштування розподільного колектора

Розподільний колектор — це центральний вузол системи, що розподіляє теплоносій між контурами. Він складається з двох гребінок: подавальної та зворотної. Кількість виходів на колекторі повинна відповідати кількості контурів у системі з невеликим запасом.

Сучасні колектори обладнуються витратомірами, які дозволяють точно налаштувати подачу теплоносія в кожен контур. Це критично важливо для балансування системи, оскільки контури різної довжини мають різний гідравлічний опір. Термостатичні клапани дозволяють регулювати температуру окремо в кожному приміщенні.

Повітровідвідники на колекторі необхідні для видалення повітря з системи при запуску та експлуатації. Зливні крани дозволяють спорожнити систему для обслуговування або ремонту. Манометри контролюють тиск у системі.

Колекторну шафу розміщують у центрі будинку для мінімізації довжини контурів. Висота встановлення — 50-100 см від підлоги. Шафа повинна мати достатній розмір для розміщення колектора з усіма елементами та запасом місця для підключення труб.

Циркуляційний насос підбирають з урахуванням загальної довжини контурів та гідравлічного опору. Для водяної теплої підлоги зазвичай достатньо насоса з напором 4-6 метрів водяного стовпа та продуктивністю 2-4 м³/годину.

Технічні параметри труб та їх вплив на систему

Вибір діаметра та матеріалу труби суттєво впливає на ефективність системи водяної теплої підлоги. Нижче наведена таблиця з ключовими параметрами для найпоширеніших варіантів, що допоможе зробити правильний вибір.

Найпоширенішим є діаметр 16 мм з матеріалом PEX або металопластик — оптимальне співвідношення ціни та ефективності для житлових приміщень. Труби 20-25 мм використовують для великих площ або комерційних об'єктів.

Якісні комплектуючі — запорука довговічності системи. Для придбання надійного обладнання для теплої підлоги звертайтесь до перевірених постачальників, таких як інтернет-магазин Teploradost, де представлений широкий асортимент сертифікованої продукції та надається професійна консультація.
