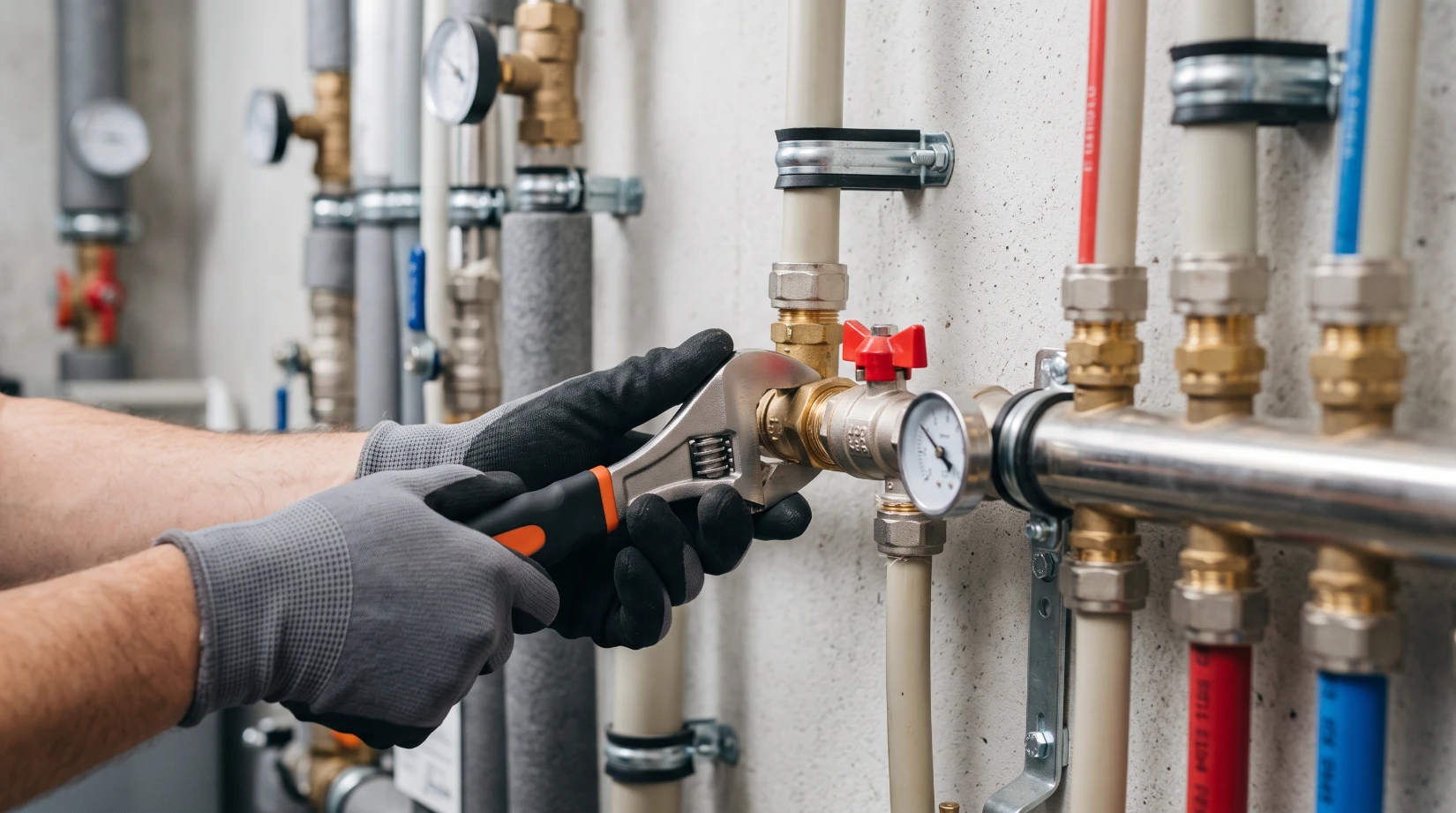

Види з'єднань для труб - особливості і використання

Надійність трубопроводу залежить не лише від якості труб, а й від способу їх з'єднання. Неправильно підібраний стик може спричинити протікання, ускладнити ремонт або не витримати робочого тиску. Тому під час монтажу враховують матеріал труб, температуру середовища, навантаження та потребу в подальшому обслуговуванні.

Для різних систем використовують роз'ємні й нероз'ємні з'єднання. Наприклад, різьбові з'єднання підходять для монтажу запірної арматури, сантехнічних приладів та інших елементів, які можуть потребувати заміни. Інші способи забезпечують постійний стик або дають змогу швидко з'єднати труби без зварювання.

Основні види з'єднань труб

З'єднання поділяють на роз'ємні та нероз'ємні. Перші можна демонтувати без руйнування деталей, а другі зазвичай потребують пошкодження стику або спеціальних операцій для розбирання.

До найпоширеніших належать:

Різьбові — використовують для металевих труб, фітингів і сантехнічного обладнання.
Фланцеві — застосовують для підключення насосів, арматури та промислових трубопроводів.
Компресійні — дають змогу з'єднувати сумісні труби за допомогою затискного механізму.
Зварні — створюють нероз'ємний стик металевих або полімерних труб відповідною технологією.
Клейові — використовують для певних видів пластикових труб, якщо це передбачено виробником.

Вибір залежить від умов експлуатації. Те, що зручно для побутового водопроводу, не обов'язково підійде для промислової системи з високою температурою або тиском.

Різьбові та фланцеві з'єднання

Різьбові з'єднання зручні там, де важливо зберегти можливість демонтажу. Їх застосовують під час встановлення кранів, фільтрів, лічильників та інших компонентів системи. Для герметизації використовують ФУМ-стрічку, сантехнічний льон із відповідною пастою або спеціальну різьбову нитку — залежно від типу стику та рекомендацій виробника.

Під час монтажу важливо не перетягувати різьбу й використовувати сумісні деталі. Надмірне зусилля може пошкодити різьблення або корпус фітинга.

Фланцеві з'єднання складаються з двох фланців, кріпильних болтів і прокладки між поверхнями. Вони дають змогу від'єднувати обладнання для ремонту, не розрізаючи трубопровід. Такі вузли часто використовують на насосних станціях і промислових об'єктах, де важливий доступ до арматури.

Компресійні, зварні та клейові стики

Компресійні фітинги з'єднують труби за допомогою затискного елемента, який притискає трубу під час затягування гайки. Такий монтаж зручний, коли немає можливості виконувати зварювання. Проте фітинг повинен відповідати матеріалу, діаметру та робочим параметрам трубопроводу.

Зварні з'єднання забезпечують нероз'ємний стик. Для металевих труб використовують відповідні методи зварювання, а для поліпропіленових — термічне з'єднання сумісних деталей. Якість результату залежить від підготовки поверхонь і дотримання технології.

Клейові стики застосовують лише для матеріалів, сумісних із конкретним клеєм. Перед монтажем перевіряють призначення складу, допустимі температуру й тиск, а також час, необхідний для затвердіння.

Хомути та кріплення труб

З'єднати труби герметично — лише частина роботи. Трубопровід також потрібно правильно закріпити, щоб його вага та вібрації не створювали зайвого навантаження на стики.

Для цього використовують кронштейни, опори й хомути. Наприклад, хомут для кріплення труб підбирають за зовнішнім діаметром труби, типом поверхні та умовами експлуатації. Для систем опалення додатково враховують температурне розширення, щоб кріплення не перешкоджало передбаченому переміщенню труб.

Під час вибору зверніть увагу на такі характеристики:

Діаметр: хомут має відповідати розміру труби.
Матеріал: для вологих приміщень і зовнішніх робіт важлива стійкість до корозії.
Тип основи: кріплення до бетону, цегли або металу потребує відповідних монтажних елементів.
Наявність прокладки: вона може зменшувати шум і передавання вібрацій.

Хомути не замінюють фітинги. Вони утримують труби в потрібному положенні, а не забезпечують герметичність стиків.

Як вибрати відповідний тип з'єднання

Перед закупівлею комплектуючих оцініть умови роботи системи:

Визначте матеріал труб. Для сталі, міді та полімерів потрібні різні способи з'єднання.
Перевірте температуру й тиск. Усі компоненти мають витримувати передбачені робочі параметри.
Врахуйте потребу в ремонті. Біля лічильників, насосів і запірної арматури часто доцільно передбачати роз'ємні стики.
Оцініть умови монтажу. Враховуйте доступ до інструменту, вібрації, вологість і можливість обслуговування.
Продумайте кріплення. Опори мають відповідати діаметру труб і навантаженням.

Під час комплектації системи можна розглянути асортимент монтажних товарів Sklad11, попередньо перевіривши характеристики потрібних виробів і їхню сумісність із трубами.

Типові помилки під час монтажу

Навіть якісні комплектуючі не гарантують герметичності, якщо порушити технологію встановлення. Найчастіше проблеми виникають через неправильний підбір фітингів, пошкоджену різьбу, невідповідний ущільнювач або недостатнє кріплення труб.

Щоб зменшити ризик несправностей:

перевіряйте сумісність труб і з'єднувальних деталей;
дотримуйтеся рекомендацій виробника щодо монтажу;
не використовуйте пошкоджені фітинги та ущільнювачі;
після встановлення перевіряйте герметичність системи за відповідною процедурою.

Правильно підібрані з'єднання спрощують ремонт і допомагають підтримувати надійну роботу трубопроводу. Головне — враховувати не лише спосіб монтажу, а й умови експлуатації, сумісність матеріалів та вимоги до кріплення.
