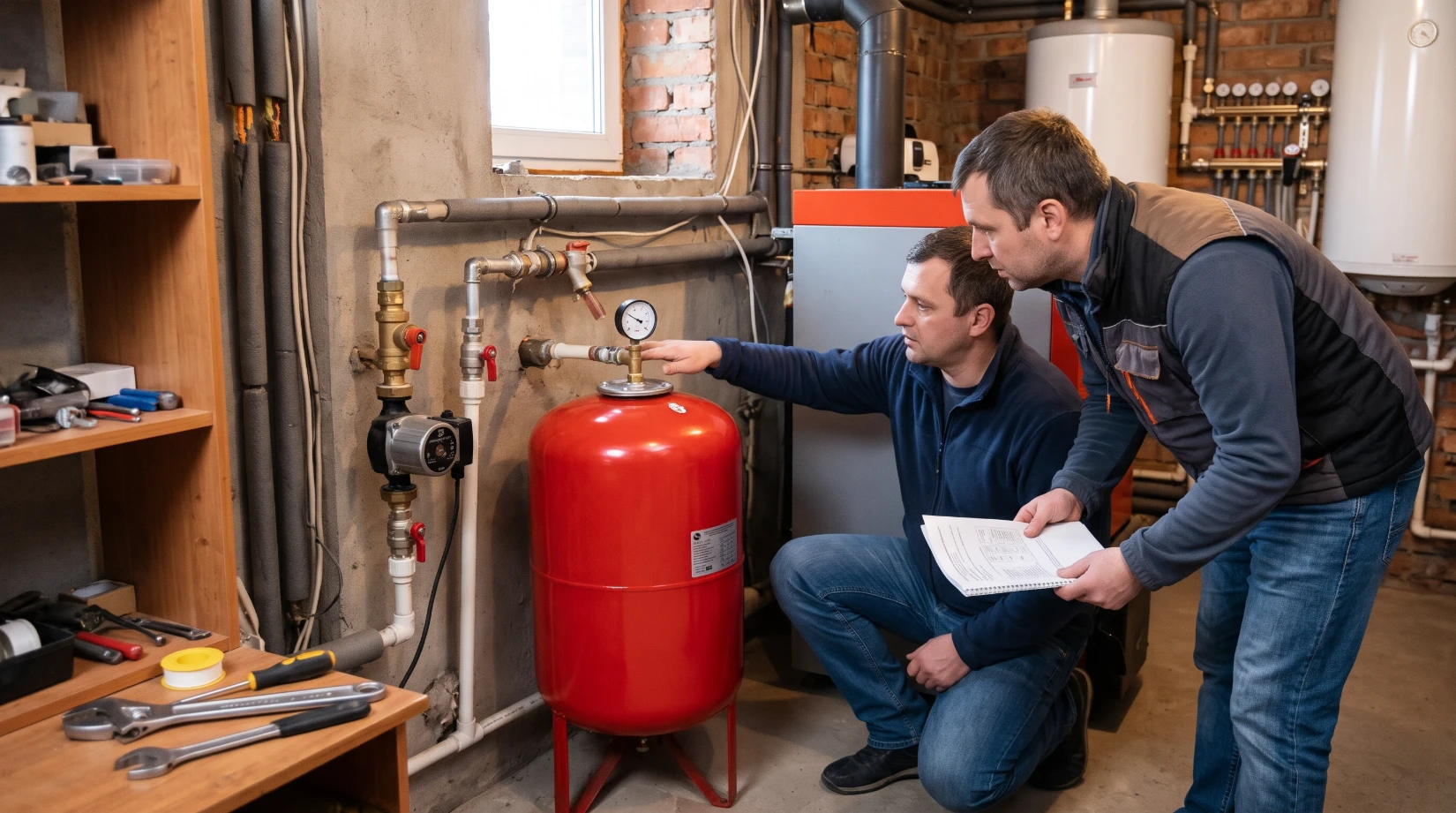

Як підібрати розширювальний бак для системи опаленняв будинку

Під час нагрівання вода розширюється, а тиск у трубах зростає. Якщо системі ніде компенсувати збільшення об’єму теплоносія, спрацьовує запобіжний клапан, а обладнання зазнає додаткового навантаження. Щоб уникнути таких проблем, в опаленні передбачають розширювальний бак.

Вибирати його потрібно з урахуванням об’єму теплоносія, температури та робочого тиску. Тому, перш ніж купити розширювальний бак для системи опалення, варто розібратися в основних характеристиках і способах розрахунку.

Для чого потрібен розширювальний бак

Розширювальний бак компенсує зміну об’єму теплоносія під час нагрівання й охолодження. У закритих системах опалення зазвичай використовують мембранні моделі. Усередині корпусу розташовані дві камери, розділені еластичною мембраною: одна заповнюється теплоносієм, інша містить газ.

Коли вода нагрівається, вона надходить у бак і стискає газ. Після охолодження теплоносій повертається в систему. Це допомагає уникати різких коливань тиску.

Бак не замінює запобіжний клапан, а працює разом із ним. Обидва елементи потрібні для безпечної експлуатації опалення.

Як визначити потрібний об’єм

Об’єм розширювального бака підбирають за кількістю теплоносія в системі, температурою його нагрівання та робочим тиском. Що більше води циркулює в трубах і радіаторах, то більше місця потрібно для компенсації її розширення. Водночас бак не може використовувати всю номінальну місткість, адже частину внутрішнього простору займає газова камера.

Спочатку визначте загальний об’єм теплоносія. Для цього врахуйте місткість котла, радіаторів, труб і теплої підлоги, якщо вона підключена до системи. Потім оцініть, наскільки нагріватиметься вода та які показники тиску передбачені в опаленні. За цими даними можна визначити потрібну місткість бака.

Наприклад, у системі циркулює 150 л води. Під час нагрівання до робочої температури її об’єм збільшується, тому бак має прийняти надлишок теплоносія без критичного зростання тиску. Моделі на 5–6 л може виявитися недостатньо, адже фактична кількість рідини, яку вони приймають, менша за номінальний об’єм.

Під час вибору орієнтуйтеся на розрахункову місткість, а не лише на об’єм води, що розширюється. Також перевірте початковий тиск газу та допустимий робочий тиск системи. Якщо опалення заповнене антифризом, врахуйте його властивості: потреба в компенсації розширення може відрізнятися від системи з водою.

Який тиск потрібен для правильної роботи

Початковий тиск газу в баку узгоджують зі статичним тиском системи, висотою опалювального контуру та тиском заповнення. Під час нагрівання тиск має залишатися в допустимих межах і не наближатися до порога спрацювання запобіжного клапана.

Перевіряти початковий тиск потрібно за відсутності тиску теплоносія на водяній стороні бака. Вимірювання на підключеному до заповненої системи обладнанні не покаже правильного значення.

Якщо тиск налаштований неправильно, бак може використовувати свій об’єм не повністю. У результаті показники манометра сильно змінюватимуться під час нагрівання та охолодження.

Які характеристики перевірити перед купівлею

Порівнюючи моделі, звертайте увагу на кілька параметрів:

Об’єм. Має відповідати розрахунковій потребі системи.
Робочий тиск. Допустиме значення повинно відповідати параметрам опалення.
Температурний діапазон. Перевірте, чи підходить бак для температури теплоносія.
Матеріал мембрани. Він має бути сумісним із водою або використовуваною сумішшю.
Приєднання. Розмір патрубка повинен відповідати схемі монтажу.
Конструкція. Врахуйте габарити, спосіб кріплення та доступ до клапана перевірки тиску.

Не варто використовувати бак для водопостачання замість опалювального без перевірки характеристик. Допустимі температури й властивості мембрани можуть відрізнятися.

Де встановити розширювальний бак

Місце підключення визначають за схемою опалення та рекомендаціями виробника котла. Важливо, щоб бак працював у належному гідравлічному режимі й компенсував зміну об’єму теплоносія.

Під час монтажу потрібно:

надійно закріпити бак з урахуванням його маси після заповнення;
залишити доступ для обслуговування;
дотримуватися рекомендованого положення корпусу;
передбачити можливість перевірки тиску;
не допускати випадкового відсікання бака від системи під час роботи.

Запобіжний клапан має залишатися працездатним. Розширювальний бак не замінює його й не повинен створювати перешкод для скидання надлишкового тиску.

Як зрозуміти, що бак працює неправильно

Якщо під час нагрівання тиск різко зростає, а після охолодження помітно падає, перевірте стан бака. Причиною може бути неправильне налаштування, недостатній об’єм або пошкодження мембрани.

Основні ознаки несправності розширювального бака

Також варто звернути увагу на такі ознаки:

запобіжний клапан регулярно скидає воду;
систему доводиться часто підживлювати;
тиск нестабільний навіть за нормальної роботи котла;
з повітряного клапана бака виходить вода.

Остання ознака може свідчити про розрив мембрани. В інших випадках необхідно перевірити також герметичність системи та справність арматури.

Як вибрати бак у каталозі Sigma

У каталозі Sigma, за посиланням https://sigma.ua/ можна переглянути доступні розширювальні баки й порівняти їхні характеристики. Перед замовленням перевірте об’єм, робочий тиск, температурні обмеження та сумісність із теплоносієм.

Не орієнтуйтеся лише на площу будинку або ціну обладнання. Правильний вибір залежить від параметрів усієї системи опалення. Якщо виникають сумніви щодо розрахунку, краще уточнити потрібну місткість у фахівця до купівлі.
