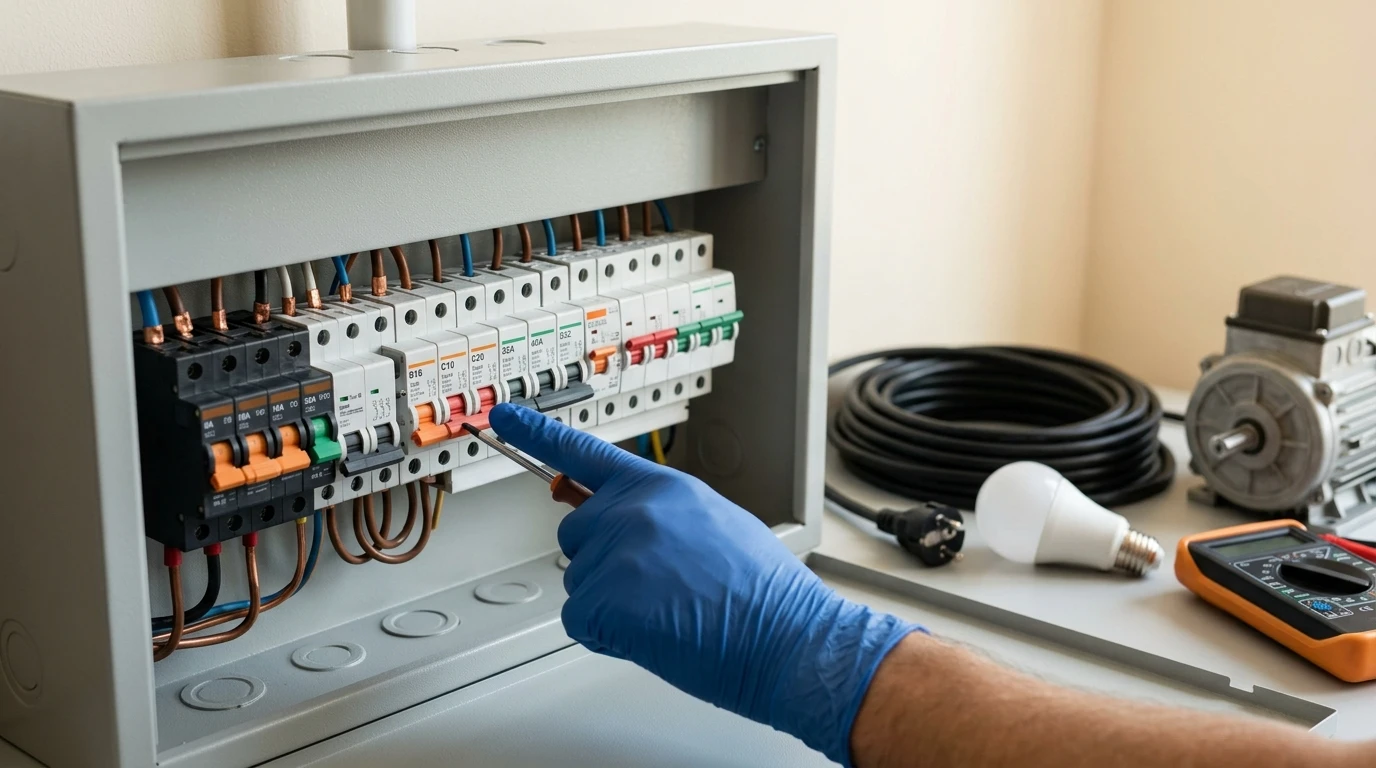

Як правильно підібрати автоматичний вимикач для різних типів навантаження

Автоматичний вимикач відповідає не лише за захист електропроводки від короткого замикання чи перевантаження. Від його характеристик залежить стабільність роботи побутової техніки, освітлення, електродвигунів та інших споживачів. Помилка під час вибору часто призводить до безпідставних спрацювань або, навпаки, до небезпечного перегріву кабелю. Саме тому підбирати захисний пристрій потрібно не за принципом «чим більший номінал, тим краще», а з урахуванням конкретного навантаження та параметрів електромережі.

Для ремонту квартири, приватного будинку чи комерційного приміщення краще використовувати сертифіковану продукцію перевірених виробників. Якщо виникають сумніви щодо вибору, спеціалісти компанії Ксімекс-Електро допомагають підібрати низьковольтне обладнання, забезпечують технічний супровід проєкту та постачають широкий асортимент продукції для різних сфер застосування.

Чому номінальний струм не можна вибирати навмання

Одна з найпоширеніших помилок — встановлення автомата з більшим номіналом, ніж допускає переріз кабелю. Наприклад, якщо проводка виконана мідним кабелем 2,5 мм², у більшості випадків її захищає автомат на 16 або 20 А залежно від способу прокладання та умов експлуатації. Монтаж вимикача на 32 А створює ризик перегріву провідника ще до моменту спрацювання захисту.

Спочатку визначають допустиме навантаження кабельної лінії, після чого підбирають номінальний струм автоматичного вимикача. Саме кабель диктує параметри захисту, а не сумарна потужність усіх можливих електроприладів.

Які характеристики мають найбільше значення

Під час вибору звертають увагу одразу на кілька параметрів.

Номінальний струм

Поширені значення для побутових електромереж — 6, 10, 16, 20, 25, 32, 40, 50 та 63 А. Для освітлення зазвичай використовують автомати на 10 А, для розеткових груп — 16 або 20 А, а окремі потужні споживачі можуть потребувати інших рішень відповідно до проєкту.

Характеристика спрацювання

Саме літера перед номіналом визначає чутливість до пускових струмів.

Тип B

Застосовується для освітлення, електронагрівачів, систем без значних пускових навантажень. Такий вимикач швидко реагує навіть на невеликі перевищення струму.

Тип C

Найпоширеніший варіант для квартир і приватних будинків. Добре працює з холодильниками, пральними машинами, кондиціонерами, насосами та іншою побутовою технікою, яка створює короткочасний пусковий струм.

Тип D

Призначений для обладнання з великими пусковими струмами: компресорів, виробничих електродвигунів, верстатів, потужних вентиляційних установок. Для звичайної квартири така характеристика майже ніколи не потрібна.

Враховуйте тип навантаження

Освітлення має мінімальні пускові струми, тому достатньо автоматів із характеристикою B або C залежно від типу світильників.

Розеткові лінії працюють із різноманітними електроприладами. Тут найчастіше встановлюють пристрої типу C, які однаково стабільно працюють із телевізорами, комп'ютерами, електрочайниками та пилососами.

Для окремих потужних споживачів — електрокотлів, духових шаф, варильних поверхонь або зарядних станцій — рекомендують виділяти індивідуальні лінії зі своїм захисним обладнанням. Це підвищує безпеку та спрощує експлуатацію.

Якщо йдеться про виробничі приміщення, майстерні чи невеликі підприємства, обов'язково враховують пускові характеристики електродвигунів, режим роботи обладнання та можливі короткочасні перевантаження.

Відключаюча здатність також має значення

На корпусі виробу можна побачити позначення 4500 А, 6000 А або 10000 А. Це максимальний струм короткого замикання, який пристрій здатний безпечно вимкнути.

Для більшості квартир достатньо моделей із показником 4500 або 6000 А. Біля трансформаторних підстанцій або на промислових об'єктах можуть знадобитися рішення з більшою відключаючою здатністю. Підбір виконується за результатами розрахунків електромережі.

Чому виробник має значення

Захисний апарат працює роками без жодного спрацювання. Але в аварійній ситуації саме від нього залежить цілісність проводки, обладнання, а іноді й безпека людей.

Якісні вироби проходять заводські випробування, відповідають міжнародним стандартам та мають стабільні характеристики протягом усього терміну служби. Саме тому професійні електромонтажники часто обирають продукцію Schneider Electrics, яка добре зарекомендувала себе в житловому, комерційному та промисловому будівництві.

Типові помилки під час вибору

Досить часто встановлюють автомат більшого номіналу після регулярних спрацювань. Насправді проблема нерідко полягає у перевантаженні лінії або несправності одного зі споживачів. Заміна захисту на потужніший лише маскує проблему.

Ще одна помилка — використання одного автомата для кількох потужних груп. Якщо одночасно працюють бойлер, духовка, кондиціонер і пральна машина, навантаження може перевищити допустимі значення навіть за справної проводки.

Не менш небезпечним є встановлення виробів сумнівного походження без підтверджених технічних характеристик. Зовні вони можуть майже не відрізнятися від оригіналу, проте фактичні параметри спрацювання часто не відповідають заявленим.

Де отримати професійну консультацію

Якщо електрощит збирається з нуля або модернізується існуюча мережа, доцільно звернутися до фахівців ще на етапі проєктування. Це дозволяє правильно підібрати номінали, характеристики спрацювання, супутнє низьковольтне обладнання та уникнути зайвих витрат у майбутньому.

Компанія Ксімекс-Електро пропонує допомогу у виборі автоматичних вимикачів, технічний супровід, комплектацію об'єктів і постачання сертифікованої електротехнічної продукції від провідних світових виробників. Такий підхід дає можливість отримати рішення, яке відповідатиме особливостям конкретного об'єкта, а не універсальним рекомендаціям.
