Як вибрати автоматичний вимикач для дому

Електробезпека будинку починається з електричного щитка. Саме в ньому знаходяться ключові пристрої, що захищають вашу мережу, техніку та, найголовніше, вас. Центральним елементом цього захисту є автоматичний вимикач. Неправильний вибір цього невеликого приладу може призвести до серйозних наслідків: від пошкодження дорогої побутової техніки до перегріву проводки та виникнення пожежі.

Як вибрати автоматичний вимикач для дому

Цей матеріал слугуватиме детальним посібником, який допоможе розібратися в технічних характеристиках, маркуванні та функціях автоматичних вимикачів. Інформація подана таким чином, щоб кожен, навіть без глибоких знань в електриці, зміг зробити правильний вибір для свого дому.

Призначення та принцип роботи автоматичного вимикача

Автоматичний вимикач — це комутаційний апарат, призначений для захисту електричного кола від аномальних режимів роботи. Його основне завдання — миттєво припинити подачу електроенергії, якщо параметри струму виходять за безпечні межі. Він захищає мережу від двох основних типів загроз:

  1. Перевантаження. Ця ситуація виникає, коли сумарна потужність одночасно увімкнених приладів на одній лінії перевищує ту, на яку розрахована проводка. Наприклад, підключення електрообігрівача, праски та чайника до однієї розеткової групи. При цьому струм у мережі зростає вище норми, що викликає поступовий, але небезпечний нагрів кабелю. Ізоляція дроту може розплавитись, що створює ризик короткого замикання. Автоматичний вимикач має тепловий розчіплювач, який реагує на цей тривалий перегрів і через певний час розмикає коло.
  2. Коротке замикання (КЗ). Це аварійний режим, що виникає при прямому контакті фазного та нульового провідників. Причиною може бути пошкоджена ізоляція кабелю або несправність електроприладу. Під час КЗ сила струму зростає в сотні разів за долі секунди. Такий стрибок енергії може спричинити іскріння, вибух та миттєве займання. Для захисту від КЗ в автоматі передбачений електромагнітний розчіплювач, який спрацьовує практично миттєво (за соті частки секунди), розриваючи ланцюг і запобігаючи руйнівним наслідкам.

Таким чином, правильний вибір автомата забезпечує довговічність електропроводки та безпечну експлуатацію всіх підключених приладів.

Розшифровуємо маркування

На корпусі кожного автоматичного вимикача нанесено маркування з його основними характеристиками. Розуміння цих параметрів є вирішальним для правильного вибору.

Номінальний струм (Ампери, А)

Це основний параметр, позначений великою цифрою (наприклад, 10, 16, 25). Він вказує на максимальне значення струму, яке автомат може пропускати тривалий час без відключення.

Головне правило, яке необхідно запам'ятати: номінальний струм автомата обирається для захисту кабелю, а не електроприладу. Встановлення автомата із завищеним номіналом є грубим порушенням правил безпеки. Наприклад, якщо на лінію з кабелем, розрахованим на 16 А, встановити автомат на 25 А, то при перевантаженні в 20 А автомат не спрацює. Водночас кабель вже буде працювати в аварійному режимі, перегріваючись, що з часом зруйнує його ізоляцію.

Вибір номіналу прямо залежить від перетину кабелю та потужності навантаження. Для мідної проводки, яка є стандартом у сучасному житлі, співвідношення наступні:

  • Для ліній освітлення зазвичай використовується кабель перетином 1.5 мм², який надійно захищає автомат номіналом 10 А.
  • Для стандартних розеткових груп у житлових кімнатах прокладають кабель 2.5 мм². Для такого кабелю оптимальним є автомат на 16 А.
  • Для потужних споживачів, таких як електрична варильна поверхня або проточний водонагрівач, потрібен кабель перетином 4.0 мм² або 6.0 мм², який захищається автоматами на 25 А, 32 А або 40 А відповідно до потужності приладу.

Характеристика спрацьовування (B, C, D)

Ця латинська літера перед номіналом (наприклад, С16) визначає чутливість електромагнітного розчіплювача до короткочасних пускових струмів. Такі струми виникають при запуску приладів з електродвигунами (холодильники, пилососи) або імпульсними блоками живлення.

  • Характеристика B — такі автомати є досить чутливими та спрацьовують при перевищенні номінального струму в 3-5 разів. Рекомендуються для захисту ліній освітлення та розеток, до яких не підключаються прилади з високими пусковими струмами.
  • Характеристика C — це найбільш універсальний та поширений варіант для побутового використання. Автомат спрацьовує при перевищенні номіналу в 5-10 разів, що дозволяє уникнути помилкових відключень при запуску більшості побутової техніки. Є оптимальним вибором для розеткових груп у квартирах та будинках.
  • Характеристика D — призначена для мереж з дуже високими пусковими струмами (потужні електродвигуни, трансформатори). Спрацьовує при перевищенні номіналу в 10-20 разів. У житловому секторі практично не застосовується.

Для переважної більшості домашніх потреб найкращим рішенням є автомати з характеристикою C.

Відключаюча здатність (кА)

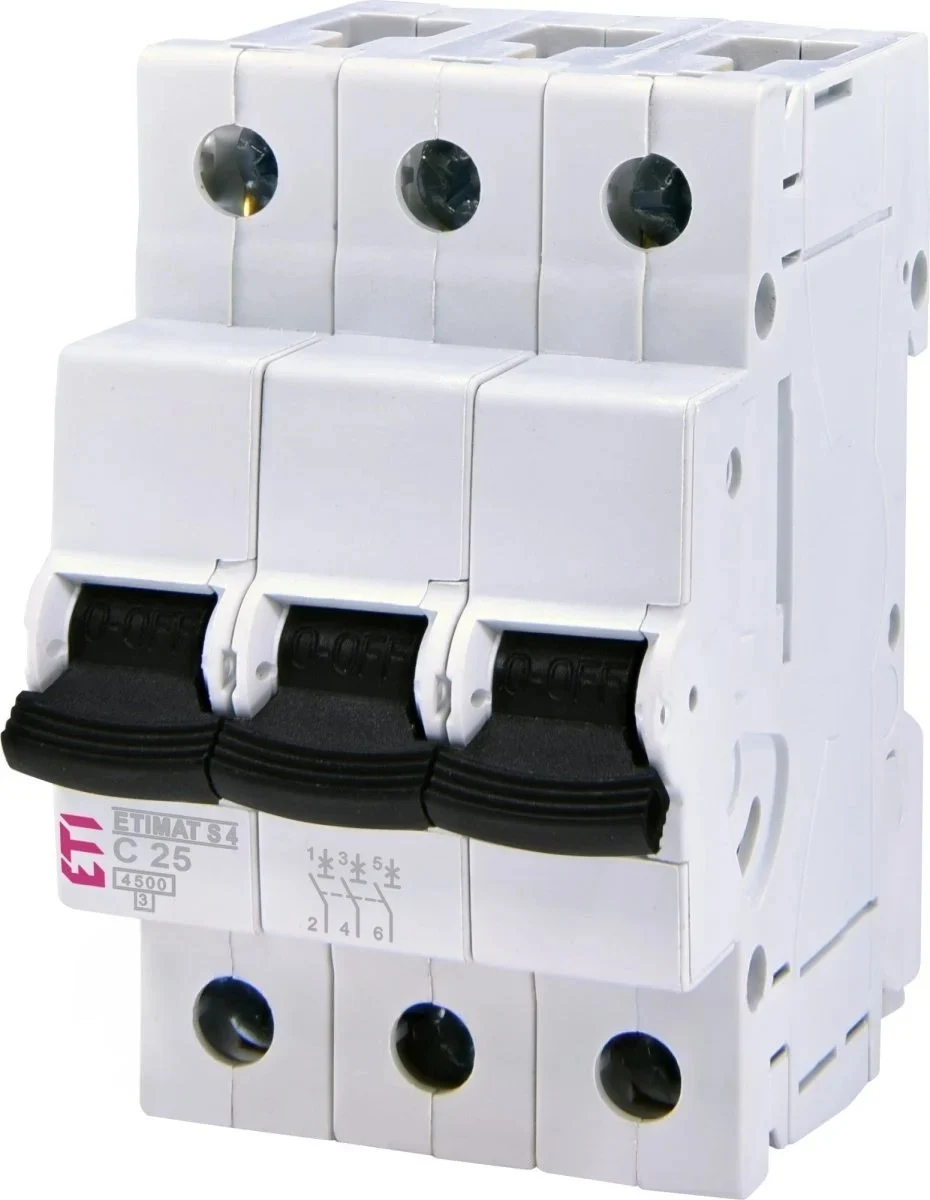

Цей параметр вказується в прямокутнику на корпусі (наприклад, 4500 або 6000) і вимірюється в кілоамперах (кА). Він визначає максимальний струм короткого замикання, який автомат здатний розімкнути, не зруйнувавшись при цьому.

  • 4.5 кА — мінімально допустиме значення, яке часто зустрічається у бюджетних серіях. Може використовуватись у старих житлових будинках з повітряними лініями електропередач.
  • 6 кА — сучасний стандарт для житлового будівництва в Європі. Такий автомат має підвищений ресурс міцності та гарантує надійне спрацювання в мережах більшості квартир та приватних будинків.
  • 10 кА — використовується переважно в промисловості та на комерційних об'єктах, де ризик виникнення високих струмів КЗ значно вищий.

Для забезпечення належного рівня безпеки рекомендується обирати автоматичні вимикачі з відключаючою здатністю не менше 6 кА.

Захист людини від ураження струмом

Важливо розуміти, що звичайний автоматичний вимикач не захищає людину від ураження електричним струмом при дотику до струмопровідних частин. Струм витоку, який може бути смертельним для людини (від 30 мА), є занадто малим, щоб автомат сприйняв його як перевантаження або КЗ.

Для цього завдання існують спеціальні пристрої:

  • Пристрій захисного відключення (ПЗВ), який реагує на витік струму, але не має захисту від перевантаження.
  • Диференційний автомат (дифавтомат), який поєднує в собі функції ПЗВ та автоматичного вимикача, забезпечуючи комплексний захист і лінії, і людини.

Встановлення диференційного захисту є обов'язковим для ліній, що живлять споживачів у приміщеннях з підвищеною вологістю (ванні кімнати, кухні), а також для дитячих кімнат та зовнішніх розеток. Для захисту людини використовується пристрій зі струмом витоку 30 мА.

Ринок електротехнічної продукції насичений не тільки якісними виробами, але й великою кількістю підробок та товарів сумнівної якості. Економія на автоматичному вимикачі може призвести до того, що в критичний момент пристрій не спрацює належним чином, що зведе нанівець усю систему захисту.

Тому вибирати електрообладнання слід лише у перевірених постачальників, які гарантують оригінальність продукції. Наприклад, в інтернет-магазині electrica-shop.com.ua представлені сертифіковані автоматичні вимикачі та диференційні пристрої від провідних світових виробників, таких як Schneider Electric, Hager, Eaton. Придбання якісного та надійного електрообладнання у спеціалізованих магазинах є інвестицією у безпеку вашого житла та спокій вашої родини.

Пам'ятайте, що всі електромонтажні роботи, особливо в електричному щитку, повинні виконуватися кваліфікованими фахівцями. Правильно підібрана та змонтована апаратура є запорукою вашої безпеки на довгі роки.
