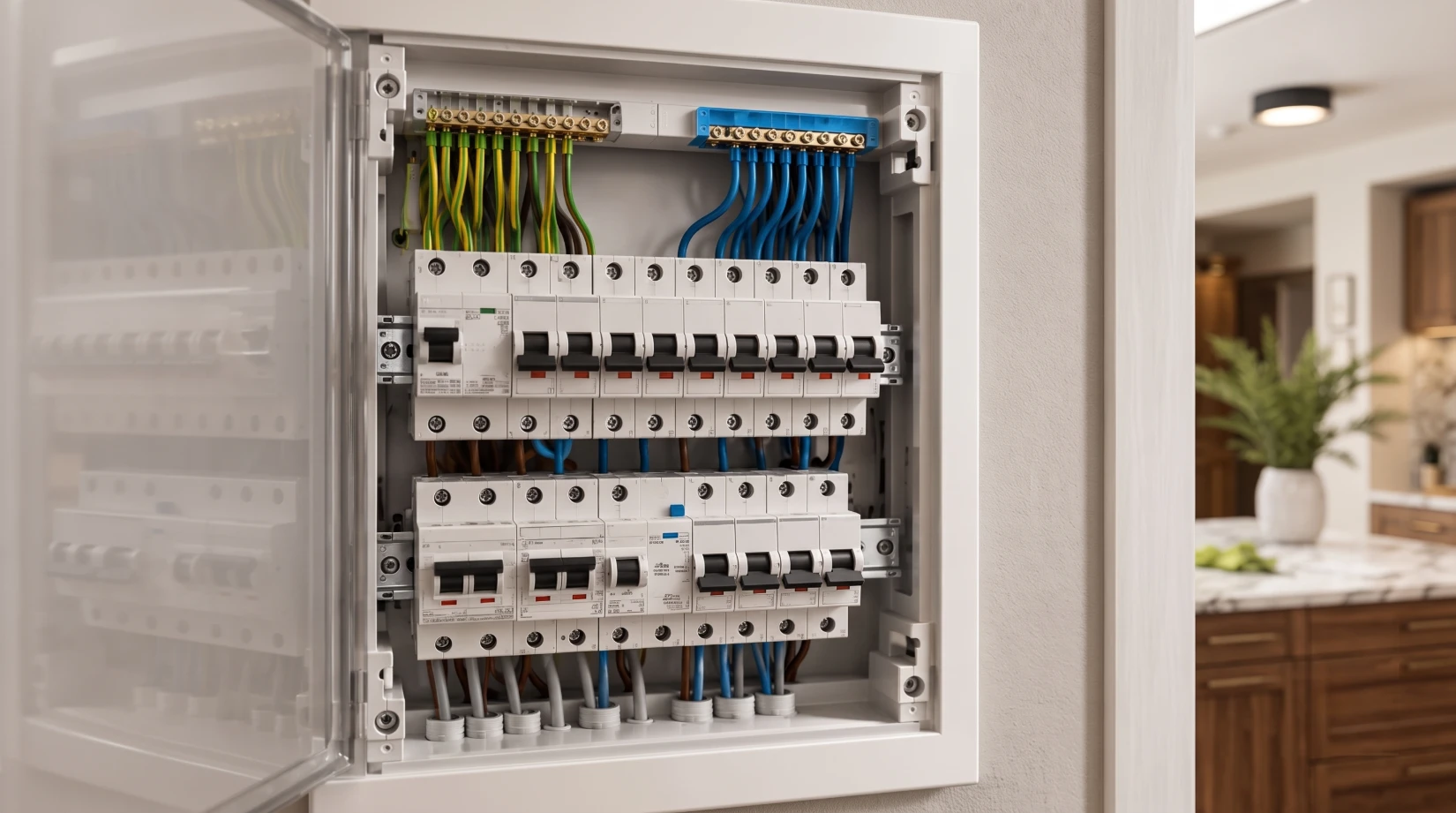

Як вибрати автоматичний вимикач: повний гід із захисту домашньої електромережі

Автоматичний вимикач — це та невелика деталь у щиті, від якої залежить, чи витримає ваша проводка коротке замикання і чи не почнеться пожежа через перевантаження. Попри скромний вигляд, підбір автомата вимагає розуміння кількох параметрів: номінального струму, характеристики спрацювання, відключної здатності й кількості полюсів. Помилка в будь-якому з них означає або постійні хибні відключення, або — що набагато гірше — відсутність захисту тоді, коли він потрібен.

У цьому матеріалі розберемо, як підібрати автоматичний вимикач правильно, спираючись на чинні норми, і які помилки трапляються найчастіше.

Що робить автоматичний вимикач і навіщо він потрібен

Автоматичний вимикач (у побуті — «автомат») виконує дві задачі захисту одночасно. Перша — захист від перевантаження: коли через лінію тривало проходить струм більший за допустимий, автомат нагрівається і відключає живлення, не даючи проводці перегрітися. Друга — захист від короткого замикання: за мілісекунди розриває ланцюг при різкому стрибку струму.

Важливо розуміти, що автомат захищає проводку, а не прилади. Його головна мета — не допустити, щоб кабель нагрівся до температури, за якої плавиться ізоляція. Саме тому номінал автомата підбирається під переріз кабелю, а не «на око» чи під потужність техніки.

Номінальний струм: головний параметр підбору

Номінальний струм — це струм, який автомат пропускає нескінченно довго без відключення. Стандартний ряд номіналів для побутових автоматів: 6, 10, 16, 20, 25, 32, 40, 50, 63 А.

Ключове правило підбору: номінал автомата має відповідати перерізу кабелю, який він захищає. Логіка проста — автомат повинен відключитися раніше, ніж кабель перегріється. Якщо поставити потужніший автомат на тонкий кабель, проводка згорить, а захист навіть не спрацює.

Орієнтовна відповідність для мідного кабелю з урахуванням вимог ПУЕ (Правил улаштування електроустановок):

переріз 1,5 мм² — автомат до 16 А (лінії освітлення)
переріз 2,5 мм² — автомат до 25 А (розеткові групи)
переріз 4 мм² — автомат до 32 А (потужні споживачі)
переріз 6 мм² — автомат до 40 А (варильна поверхня, електроплита)

Ці значення орієнтовні: точний розрахунок залежить від способу прокладання кабелю, температури середовища й кількості ліній у пучку. Але базовий принцип незмінний — спершу визначають переріз кабелю під навантаження, а вже потім підбирають автомат під цей переріз.

Поширена помилка новачків — підбирати автомат під потужність приладу «із запасом». Наприклад, ставлять 32 А на розеткову лінію з кабелем 2,5 мм², щоб «точно вистачило». Результат: при перевантаженні кабель перегрівається, ізоляція плавиться, а автомат стоїть і чекає струму 32 А, якого лінія просто не досягне до того, як почнеться займання.

Характеристика спрацювання: B, C чи D

Літера на корпусі автомата (B, C, D) позначає час-струмову характеристику — тобто наскільки більшим за номінал має бути струм, щоб автомат миттєво відключився при короткому замиканні. Це важливо для захисту від пускових струмів.

Характеристика B — миттєве відключення при струмі 3–5 номіналів. Підходить для ліній із чисто активним навантаженням: освітлення, розетки без потужної техніки з електродвигунами. Найчутливіша.

Характеристика C — відключення при 5–10 номіналах. Універсальний варіант для більшості побутових ліній. Витримує помірні пускові струми холодильників, кондиціонерів, насосів. Саме C ставлять у переважній більшості квартир і будинків.

Характеристика D — відключення при 10–20 номіналах. Для ліній із великими пусковими струмами: потужні двигуни, зварювальні апарати, трансформатори. У побуті потрібна рідко.

Практичний висновок: якщо не впевнені — беріть C. Він покриває більшість побутових сценаріїв. B ставлять на суто освітлювальні лінії, де хочуть максимальної чутливості, D — під специфічне обладнання з важким пуском.

Відключна здатність: параметр, який часто ігнорують

Відключна здатність (позначається числом у прямокутнику: 4500, 6000, 10000) — це максимальний струм короткого замикання, який автомат здатний розірвати, не руйнуючись. Вимірюється в амперах.

4500 А (4,5 кА) — для будинків, віддалених від трансформаторної підстанції, де струми КЗ невеликі
6000 А (6 кА) — стандарт для більшості міських квартир і будинків. Оптимальний вибір для житла
10000 А (10 кА) — для об'єктів поблизу підстанції або з великою потужністю введення

Помилка економії саме тут особливо небезпечна. Якщо реальний струм короткого замикання перевищить відключну здатність автомата, він може не розірвати дугу — контакти зваряться, і живлення не відключиться. Для житла в місті мінімально розумний вибір — 6000 А.

Кількість полюсів: 1P, 2P, 3P, 4P

Кількість полюсів визначає, скільки провідників розриває автомат.

Однополюсний (1P) — розриває тільки фазу. Стандарт для окремих ліній освітлення й розеток в однофазній мережі 220 В.

Двополюсний (2P) — розриває фазу й нуль одночасно. Ставлять як ввідний автомат в однофазній мережі, а також на відповідальні лінії (ванна, бойлер), де важливо повністю знеструмити ділянку.

Трьохполюсний (3P) — для трифазного навантаження 380 В: потужні двигуни, деякі варильні поверхні, введення в трифазних системах.

Чотириполюсний (4P) — трифазне введення з нулем, розриває всі чотири провідники.

Для типової квартири це переважно однополюсні автомати на групи й двополюсний ввідний. У приватному будинку з трифазним введенням додаються трьох- і чотириполюсні.

Автомат чи дифавтомат: у чому різниця

Окремо варто згадати про різницю між звичайним автоматом і диференційним автоматом (дифавтоматом). Звичайний автомат захищає від перевантаження й короткого замикання. Дифавтомат додатково має функцію захисту від струму витоку — тобто захищає людину від ураження струмом, як і ПЗВ (пристрій захисного відключення).

Для вологих приміщень (ванна, кухня, вулиця) і ліній, де підвищений ризик ураження, ПУЕ рекомендує захист від витоку. Тут ставлять або дифавтомат, або зв'язку «автомат + ПЗВ». Вибір між ними залежить від бюджету й компонування щита: дифавтомат компактніший, зв'язка гнучкіша в обслуговуванні. Асортимент обох варіантів від відомих виробників електрофурнітури можна порівняти в спеціалізованих магазинах на кшталт e27 — там представлені як окремі ПЗВ, так і дифавтомати різних номіналів.

Типові помилки при виборі автомата

Автомат потужніший за кабель. Найнебезпечніша помилка. Захист не спрацює вчасно, кабель перегріється. Завжди: спершу переріз кабелю, потім номінал автомата.

Економія на відключній здатності. Автомат 4500 А там, де потрібен 6000 А, може не витримати реального струму КЗ. Для міста — мінімум 6000 А.

Ігнорування характеристики. Автомат B на лінії з холодильником даватиме хибні відключення від пускового струму. Для змішаного побутового навантаження — C.

Відсутність захисту від витоку у вологих зонах. Ванна й кухня без ПЗВ чи дифавтомата — прямий ризик ураження струмом.

Дешеві автомати невідомих виробників. У критичному компоненті захисту економія на якості неприпустима. Механізм має спрацювати надійно один-єдиний раз, коли це справді потрібно.

Як зібрати захист правильно

Правильний підхід до вибору автоматів для щита виглядає так:

Визначити перелік ліній (освітлення, розеткові групи, потужні споживачі, вологі зони).
Для кожної лінії розрахувати навантаження й підібрати переріз кабелю.
Під переріз кабелю підібрати номінал автомата.
Обрати характеристику (переважно C, B для освітлення).
Задати відключну здатність (для міста — 6000 А).
На вологі та відповідальні лінії додати захист від витоку (дифавтомат або ПЗВ).
Підібрати ввідний автомат і, за потреби, ПЗВ на групи.

Якщо ви не впевнені в розрахунках — краще проконсультуватися з фахівцем або звернутися до продавця, який розуміє норми, а не просто зчитує назви з прайсу. Правильно підібрати весь комплект електрофурнітури — автомати, ПЗВ, дифавтомати, шини й корпус щита — можна в спеціалізованих магазинах електротоварів, де є як асортимент відомих брендів, так і консультація з підбору. Обрати автоматичні вимикачі та захисне обладнання можна з урахуванням чинних вимог ПУЕ й ДБН, звіряючи номінали й характеристики під конкретні лінії.

Підсумок

Вибір автоматичного вимикача — це не про «чим потужніший, тим краще», а про відповідність номіналу перерізу кабелю, правильну характеристику під тип навантаження й достатню відключну здатність. Ці три параметри визначають, чи спрацює захист у критичний момент.

Ключове правило, яке варто запам'ятати: автомат захищає проводку, а не прилади, тому підбирається під кабель. Дотримання цього принципу разом із коректним використанням захисту від витоку у вологих зонах робить домашню електромережу безпечною. А якщо є сумніви в розрахунках — краще один раз проконсультуватися з фахівцем, ніж ризикувати проводкою й безпекою дому.
