Чому для газового котла потрібен інвертор із чистою синусоїдою

Сучасний газовий котел залежить від електроенергії значно більше, ніж здається. Газ використовується для нагрівання теплоносія, але електронна плата, циркуляційний насос, вентилятор, датчики та система автоматики працюють від мережі. Тому під час відключення електроенергії котел, як правило, також припиняє роботу.

Один із практичних способів забезпечити резервне живлення — використовувати акумулятор разом з інвертором. Але для котла важливо не просто отримати 220–230 В. Значення має форма вихідної напруги, стабільність живлення та здатність інвертора працювати з обладнанням, у якому одночасно є електроніка й електродвигуни.

Саме тому для систем опалення зазвичай обирають інвертори з чистою синусоїдою.

Що означає чиста синусоїда

У звичайній електромережі використовується змінний струм. Напруга змінюється плавно, утворюючи синусоїдальний сигнал із частотою 50 Гц. На такий тип живлення розрахована більшість побутових електроприладів.

Акумулятор, навпаки, віддає постійний струм. Наприклад, батарейна система може працювати з напругою 12, 24 або 48 В.

Завдання інвертора — перетворити постійний струм акумулятора на змінний струм, придатний для живлення звичайної побутової техніки.

У спрощеному вигляді процес виглядає так:

акумулятор → постійний струм → інвертор → змінний струм 220–230 В → котел.

Однак на виході різні інвертори можуть формувати різний сигнал.

Моделі з чистою синусоїдою створюють плавну форму напруги, максимально наближену до тієї, що надходить із центральної електромережі. Інвертори з модифікованою синусоїдою формують ступінчастий сигнал, який для частини обладнання може бути достатнім, але для чутливої електроніки та електродвигунів такий варіант не завжди є оптимальним.

Чому форма сигналу важлива для котла

Газовий котел — це комплексне обладнання, всередині якого працює одразу кілька електричних вузлів.

Один із найважливіших — циркуляційний насос. Він відповідає за рух теплоносія системою опалення. У багатьох моделях насос оснащений електродвигуном, робота якого залежить від якості живлення.

При неправильній формі напруги можуть виникати сторонні шуми, додаткове нагрівання або нестабільна робота двигуна.

Не менш важлива електронна плата. Вона контролює розпалювання, пальник, температурні датчики, клапани, вентилятор і системи безпеки. Саме електроніка визначає, коли котел має ввімкнутися, зменшити потужність або перейти в аварійний режим.

Тому резервне живлення повинно бути максимально близьким за характеристиками до звичайної мережі.

Як інвертор формує синусоїду

Інвертор не просто підвищує напругу акумулятора до 220–230 В. Усередині відбувається складніший процес.

Силова електроніка з великою швидкістю перемикає струм, створюючи імпульсний сигнал. Система керування задає потрібну форму напруги, після чого сигнал проходить через фільтрацію.

У якісному інверторі результатом цього процесу стає плавна синусоїда.

Саме тому два пристрої з однаковим написом «230 В» можуть поводитися по-різному. Значення має не лише величина напруги, а і її форма, стабільність та якість роботи електронної частини самого інвертора.

Чим чиста синусоїда відрізняється від модифікованої

Модифікована синусоїда — це спрощений спосіб формування змінної напруги. Замість плавної хвилі інвертор створює ступінчастий сигнал.

Для простих навантажень це не завжди є проблемою. Наприклад, частина ламп або нагрівальних приладів може працювати від такого джерела без помітної різниці.

Але газовий котел містить не лише нагрівальний елемент. У ньому є насоси, вентилятори, електроніка та системи контролю.

Тому чиста синусоїда в цьому випадку є більш універсальним і передбачуваним рішенням.

При використанні невідповідного інвертора можуть спостерігатися:

• підвищений шум насоса;
• додаткове нагрівання електродвигунів;
• нестабільна робота вентилятора;
• помилки автоматики;
• проблеми із запуском обладнання;
• періодичні переходи котла в аварійний режим.

Це не означає, що будь-який інвертор із модифікованою синусоїдою обов'язково пошкодить котел. Але при організації регулярного резервного живлення доцільніше використовувати джерело, параметри якого максимально наближені до штатної електромережі.

Чистої синусоїди недостатньо

Правильна форма сигналу — лише одна з характеристик інвертора.

Не менш важливо правильно визначити потужність системи.

Котел може споживати відносно небагато електроенергії у звичайному режимі, але під час запуску насоса або вентилятора навантаження короткочасно збільшується.

Якщо інвертор не має достатнього запасу пікової потужності, він може перейти в захист саме в момент запуску обладнання.

Тому при виборі потрібно враховувати:

• номінальне споживання котла;
• пускові струми насосів і вентиляторів;
• номінальну потужність інвертора;
• короткочасну пікову потужність;
• напругу акумуляторної системи;
• ККД інвертора;
• ємність акумулятора.

Перед тим як купити інвертор з правильною синусоїдою, варто визначити реальне навантаження системи та залишити запас потужності. Особливо це важливо, якщо від резервного джерела планується одночасно живити не тільки котел, а й холодильник, роутер, освітлення, насосну станцію або іншу техніку.

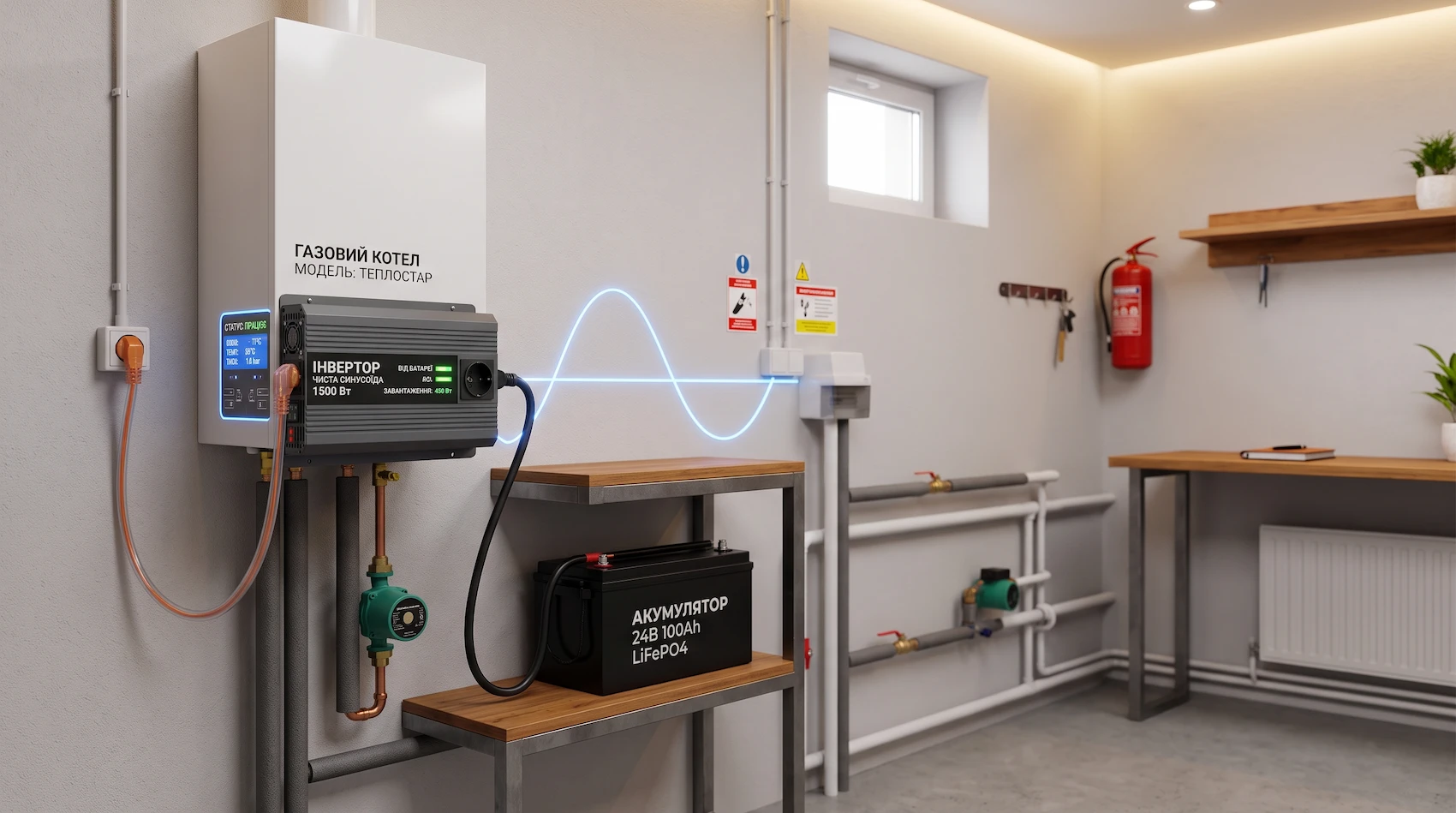

Як працює система резервного живлення котла

Типова система складається з інвертора та акумулятора. У більш функціональних рішеннях також використовується вбудований зарядний пристрій і автоматичне перемикання між мережею та батареєю.

Коли електроенергія є, котел працює від звичайної мережі, а акумулятор заряджається або підтримується в зарядженому стані.

Після зникнення напруги система переходить на живлення від батареї. Інвертор починає перетворювати постійний струм акумулятора на змінний струм 220–230 В.

Якщо потужність системи підібрана правильно, котел продовжує працювати у звичайному режимі.

Від чого залежить час автономної роботи

Тривалість роботи котла без електромережі залежить насамперед від запасу енергії акумулятора та реального споживання обладнання.

Наприклад, акумулятор 12 В ємністю 100 А·год теоретично має запас:

12 × 100 = 1200 Вт·год.

Але це не означає, що всі 1200 Вт·год можна повністю використати.

Під час роботи виникають втрати в інверторі, а доступна ємність батареї залежить від її типу, глибини розряду, температури та навантаження.

Тому фактичний час роботи завжди буде відрізнятися від найпростішого математичного розрахунку.

Наприклад, якщо котел споживає в середньому близько 100 Вт, батарея з номінальним запасом 1,2 кВт·год теоретично здатна підтримувати його роботу протягом багатьох годин. Але реальний результат потрібно розраховувати з урахуванням ККД системи та характеристик конкретного акумулятора.

Чому котел іноді не запускається навіть від якісного інвертора

Навіть чиста синусоїда та достатня потужність не завжди гарантують запуск конкретної моделі котла.

Для частини обладнання важливе правильне визначення фази та нуля. Також значення може мати заземлення.

Це пов'язано з принципом роботи системи контролю полум'я та електронної автоматики котла.

Якщо після переходу на резервне живлення котел показує помилку, хоча інвертор видає стабільні 230 В, проблему варто шукати не лише у потужності. Необхідно також перевірити схему підключення та вимоги виробника обладнання.

Який інвертор потрібен для котла

Універсальної потужності, яка підійде для будь-якого котла, не існує.

Вибір залежить від характеристик конкретної моделі та обладнання, підключеного до тієї ж системи резервного живлення.

Варто звертати увагу на кілька параметрів:

• чисту синусоїду;
• стабільну вихідну напругу 220–230 В;
• частоту 50 Гц;
• номінальну потужність;
• пікову потужність;
• ККД;
• захист від короткого замикання;
• захист від перевантаження;
• захист від перегріву;
• контроль розряду акумулятора.

Якщо резервне живлення створюється для всього будинку, розрахунок потрібно виконувати вже не за споживанням одного котла, а за сумарною потужністю всіх приладів, які можуть працювати одночасно.

Чому не варто вибирати інвертор лише за потужністю

Одна з поширених помилок — орієнтуватися тільки на показник у ватах.

Два інвертори потужністю 1000 Вт можуть суттєво відрізнятися за якістю вихідного сигналу, піковим навантаженням, ефективністю, системою охолодження та захистами.

Також важливо враховувати робочу напругу батарейної системи.

При великому навантаженні 24- або 48-вольтові системи дозволяють зменшити струм у силових кабелях порівняно з 12-вольтовими рішеннями. Це допомагає знизити втрати та вимоги до перерізу проводів.

Тому систему резервного живлення краще розглядати комплексно: інвертор, акумулятор, кабелі, захист і навантаження повинні відповідати один одному.

Висновок

Для сучасного газового котла важливо не просто отримати резервні 220–230 В. Необхідно забезпечити якісне живлення, до якого нормально адаптовані електронна плата, насос, вентилятор та інші компоненти системи.

Інвертор із чистою синусоїдою перетворює постійний струм акумулятора на змінний струм із формою сигналу, максимально наближеною до електромережі. Саме тому такий тип обладнання краще підходить для резервного живлення котлів та іншої чутливої техніки.

Водночас при виборі потрібно враховувати не лише синусоїду, а й номінальну та пікову потужність, напругу акумуляторної системи, ємність батареї, ККД та особливості підключення конкретного котла.

Правильно розрахована система дозволяє підтримувати роботу опалення під час відключень електроенергії без зайвих навантажень на обладнання.
